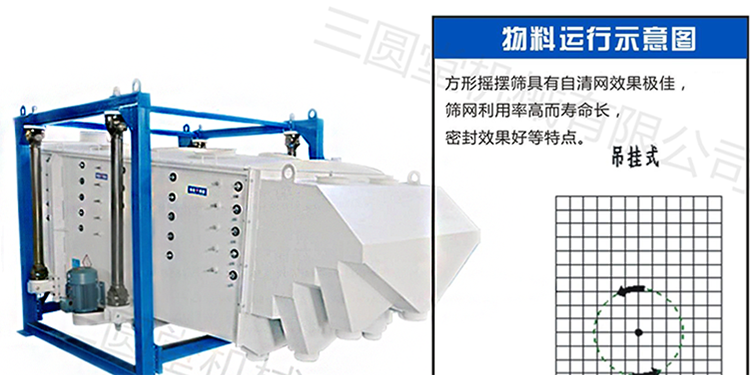

砂石行業專用方形搖擺篩

產品簡介

方形搖擺篩也稱平面回旋篩分機，其是一款高標準的精細篩分。主要有篩箱，驅動裝置，篩架，支撐架和減震裝置等組件構成。該平面回先篩分機通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩網，達到篩分的高效率和高產量。并配備自動張緊和自動清潔的篩網安裝系統，達到用戶所理想的篩分效果。全封閉的結構，符合工作環境的環保要求。幾乎沒有對地面基礎的垂直沖擊載荷。使得該系列篩分機有更廣闊的市場應用環境。

物料特性

砂石，指砂粒和碎石的松散混合物。地質學上，把粒徑為0.074～2mm的礦物或巖石顆粒稱為砂，粒徑大于2mm的稱為礫或角礫。不同砂石結構差異較大，有的顆粒粗細均勻，有的大小不一；有的砂石中碎屑磨圓度很好，有的砂石中碎屑棱角鮮明。砂石因其良好的硬度和穩定的化學性質，常常作為優質的建筑材料、混凝土原料而廣泛應用于房屋、道路、公路、鐵路、工程等領域。至于砂巖，自古以來，就是大型建筑、摩巖雕刻、室內裝飾、園林庭院建造的一種重要的建筑用料。

產品特點

全封閉的結構,粉塵不飛揚,篩機振動小、噪音低，符合環境環保要求。

物料在篩面上產生螺旋運動，與網面接觸時間長而且物料始終在網面上滾動，不破壞物料的原有結構，透篩幾率大篩分效果好，產量大，篩分精度高，適合多種物料的篩分和篩選。

配備自動張緊和自動清潔的篩網安裝系統,使篩網利用率高、壽命長,換網結構簡便快捷。

多層篩框設計機型供客戶選擇，還可以實現復合篩分，產量加倍。

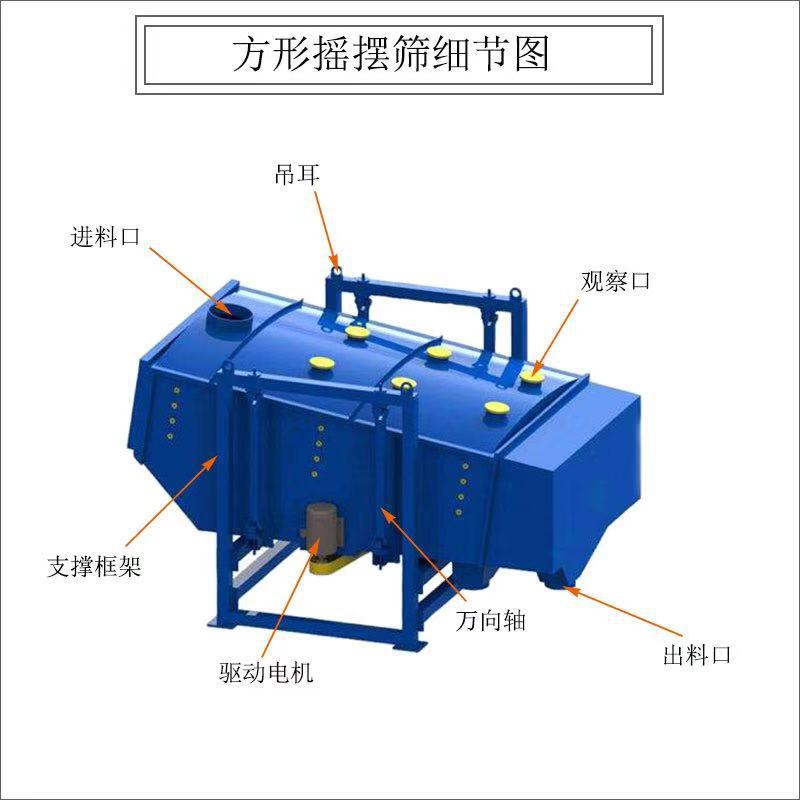

產品結構



圖片實拍





工作原理

從篩機搖動體即篩箱運動軌跡來看，方型回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

技術參數
